弹性柱销联轴器

弹性柱销联轴器

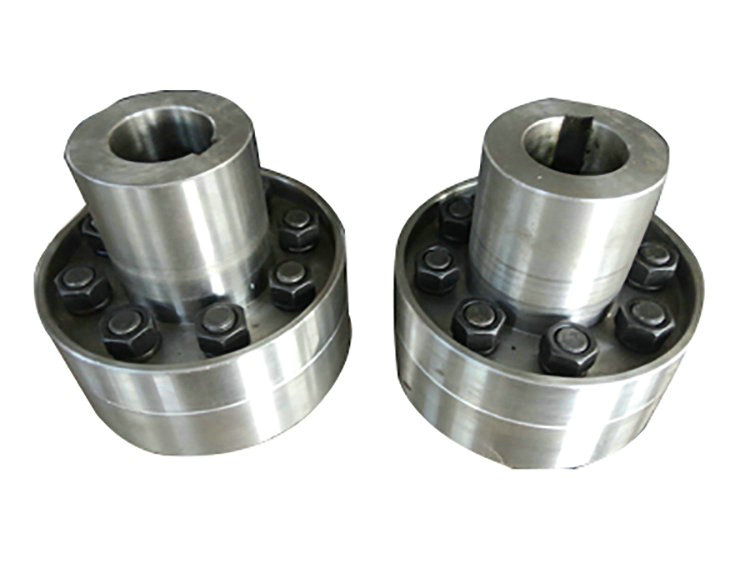

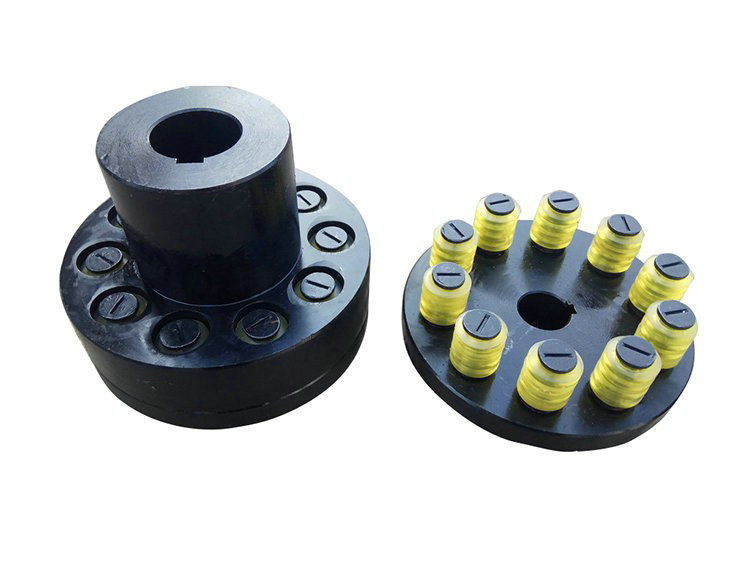

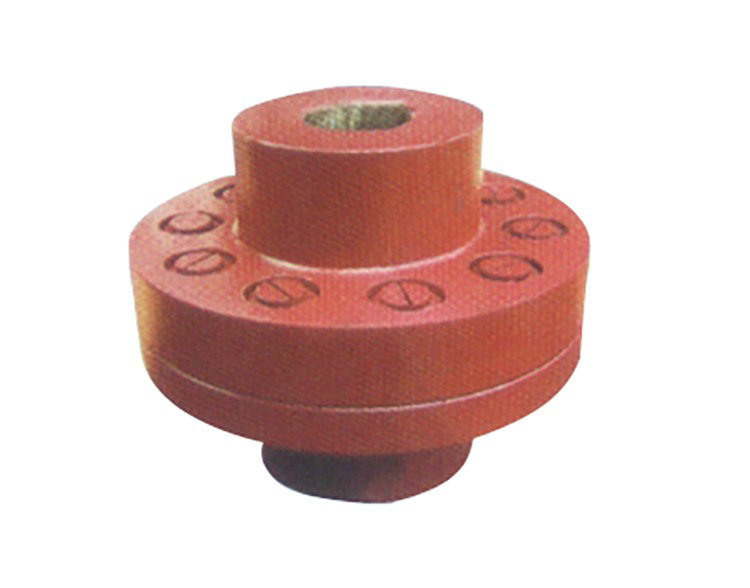

弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。
定义：
弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性较差，适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况，例如起重机械的提升机构的传动轴系不能选用，不宜用于低速承重及冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。 弹性柱销联轴器 轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
弹性柱销联轴器（GB5014-85)适合于各种同轴线的 传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160-160000N.M，工作温度为-20℃-80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量 径向0.15-0.25mm 角向0.5°。
具体型号有HL1、HL2、HL3、HL4、HL5、 HL6、HL7、HL8、HL9、HL10、HL11、 HL12、HL13、HL14
轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
